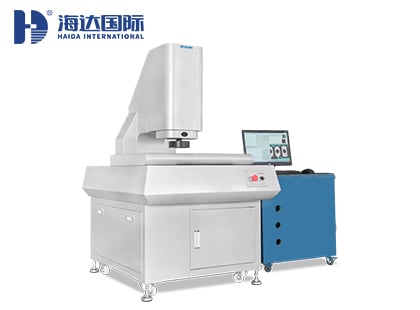

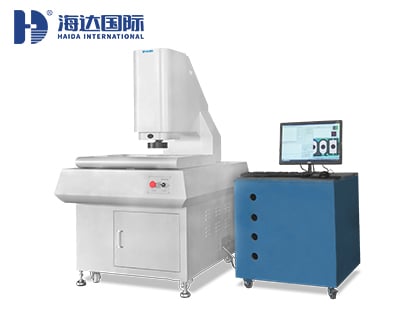

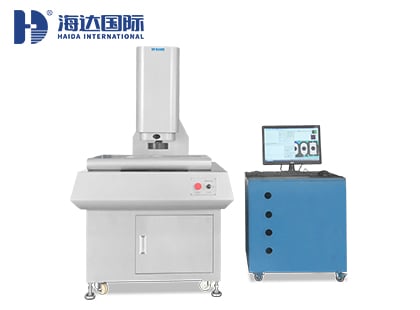

經典型全自動影像測量儀

產品型號：
HD-U3020B
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

一、經典型全自動影像測量儀產品簡介：

1、全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。適用于飛機異性零件、軍工小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。

二、經典型全自動影像測量儀應用行業：

廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

三、經典型全自動影像測量儀儀器特點：

①高穩定性，高剛性
采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
采用航空高強度7075鋁合金工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性，確保長期使用數據穩定。
②高精度，高可靠性
采用高精密線性導軌和研磨級絲桿，保證儀器極高的機械精度和穩定性。
三軸英國雷立紹金屬反射式光柵尺，分辨率為1μm，讀數更加穩定可靠。
全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
③高清晰圖像
程控式5環40區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
工業級高分辨率彩色CCD，RGB還原性高，高清晰影像效果，白平衡自動調節，確保高品質測量畫面。
④全自動控制
三軸CNC閉環控制系統，穩定安全地控制平臺移動。
⑤可定制
可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。

四、自動影像測量儀技術參數

項目	HD-U3020B	HD-U4030B	HD-U5040B
測量行程（mm）	300200200	400300200	500400200
外形尺寸（mm）	13009201600	140010201600	150011201600
儀器重量（Kg）	440	520	600
測量精度（μm）	E（x，Y）:2.5+L/200 E（Z）:5+L/200 (L單位mm）
重復精度（μm）	3
玻璃承載（Kg）	30
放大倍率	光學放大倍率0.7~4.5X，影像放大24~156X （可擴展至12-312X）
光柵尺分辨率	1μm
CCD	美國1/2'高分辨率彩色相機760TVL
傳動方式	精密直線導軌+研磨滾珠絲桿
運動控制	臺灣臺達，伺服電機
面光源	5環40區表面環形LED冷光源，亮度可調
輪廓光源	平行光路設計，無極連續可調LED冷光源
測量軟件	自動測量軟件
操作方式	程序控制+搖桿
選購件	電腦、MCP測頭、自動變焦鏡頭、激光測頭
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC 220V/50Hz/10A
